3Gシールド（Arduino用）
Arduinoへ3G通信を追加する拡張シールドとして、センサデータのHTTP送信、メール、時刻・位置情報取得などを分かりやすく利用できるようにした製品です。ArduinoによるIoT開発を早期から支え、試作・教育・実証で活用されました。現在は通信サービスや部品状況の確認が必要で、LTE／LTE-M構成への移行をご案内します。
- Arduinoシールド形状
- 3G通信・インターネット接続
- 旧通信方式のため移行相談対象
3G時代Arduino 3Gシールド／3GIM
LTE・LPWA4GIM／SGIM／MGIM
省電力・実運用MGIM V4.1／防災・設備監視
現在生成AI／予測／継続改善
Product Archiveこれまでの製品と技術を、
これまでの製品と技術を、
次の開発へつなぐ。
旧製品には現在のMGIM V4.1、省電力IoT、Arduino教育へつながる技術が蓄積されています。通信サービス終了や部品供給状況を確認しながら、後継構成をご提案します。
旧製品・製品シリーズ 12選
事業資料の製品紹介ページと照合し、各型式に対応する写真を掲載しています。個別型式の資料・在庫・サポート状況はお問い合わせください。
3GIM V1シリーズ
35×25mm級の小型基板へ3G通信機能をまとめ、UART接続した外部マイコンからコマンドで扱えるIoT通信モジュールです。大型シールドを使いにくい組込み機器でも採用しやすく、遠隔監視端末の小型化に貢献しました。後継ではLTE／LTE-M、低消費電力、長期供給を重視した構成へ置き換えます。
- 小型3G通信モジュール
- UARTコマンド制御
- 4GIM・MGIMへの技術継承
3GIM V2シリーズ
3GIMの利用経験を基に、組込みやすさと通信制御を改善した世代です。Arduinoだけでなく各種マイコンやRaspberry Pi等から利用し、HTTP通信や位置情報を含むIoT試作を短期間で構築できました。既存装置の保守では、電源、ピン接続、コマンド互換性を確認した上で4GIMまたはMGIM V4.1への移行を検討します。
- 3GIM改良世代
- 外部MCUからUART利用
- 既存機器の移行評価に対応
3GIM V2.1
3GIM系列の改良版として、アンテナ、SIM、周辺回路を小型基板へまとめた通信モジュールです。試作機や遠隔センサ端末で利用され、タブレイン独自の扱いやすい通信コマンドとArduinoライブラリ資産を形成しました。そのコマンド体系と設計経験は4GIM、MGIM V4.1の互換利用や移行支援へ引き継がれています。
- 3GIM後期モデル
- SIM・アンテナ接続
- 互換コマンド資産
4GIM V1.0
3G終了後の移行を見据え、LTE通信機能とARM Cortex-M0+制御マイコンを35×25mmの小型基板へ搭載したモジュールです。UART接続、HTTP通信、時刻取得、ATコマンド透過などを提供し、既存マイコンの4G化を支援します。利用地域、対応バンド、SIM、通信事業者、供給状況を確認して採用・後継構成を提案します。
- LTE／4G通信
- LPC812搭載
- 既存装置の通信更新

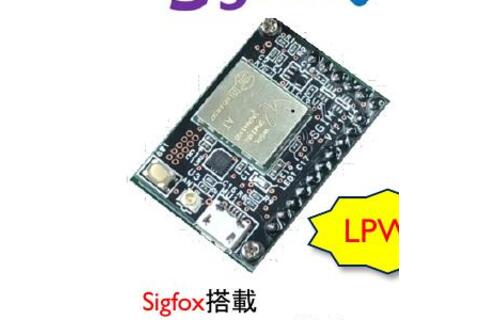

SGIM（Sigfox）
少量データを低消費電力で送るLPWAの特徴を活かし、Sigfox通信とArduino互換のセンサ制御を組み合わせたIoTモジュールです。定期的な状態通知や屋外センサを想定し、電池駆動と広域通信を検証してきました。現在は対象地域のサービス条件、送信回数、データ量を確認し、LTE-Mや他方式との比較を行います。
- Sigfox LPWA
- 少量データ・省電力
- サービス条件の確認が必要

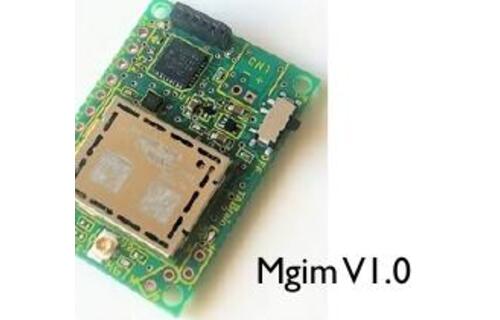

MGIM V1シリーズ
LTE-MとSAMD21G18Aを組み合わせ、通信モジュールとArduino Zero互換マイコンを一枚に統合したMGIMの初期世代です。豊富なArduinoセンサ資産、GPIO、I²C、UARTを活用し、電池駆動IoTを単体で構築できる考え方を確立しました。後継V4.1では実運用、小型、省電力、3GIM・4GIM互換利用をさらに整理しています。
- LTE-M＋SAMD21
- Arduino Zero互換
- MGIM V4.1の基礎世代

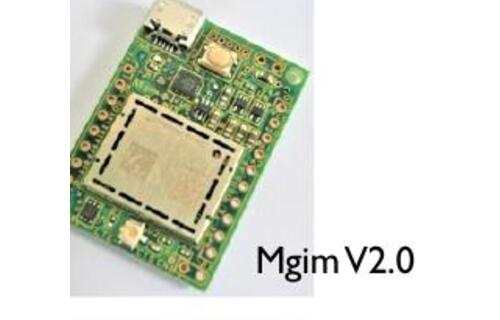

MGIM V2シリーズ
MGIM初期版の実証・現場利用を受け、通信制御、センサ接続、省電力運用を改良してきた世代です。積雪、防災、農業、設備監視など、長期間人が触れない端末でWDT、RTC、ディープスリープ、通信再送を組み合わせる知見を蓄積しました。既存プログラムはピン配置とライブラリ差分を確認し、V4.1へ段階的に移行します。
- 省電力運用の改良
- WDT・RTC・再送
- 屋外IoT実証

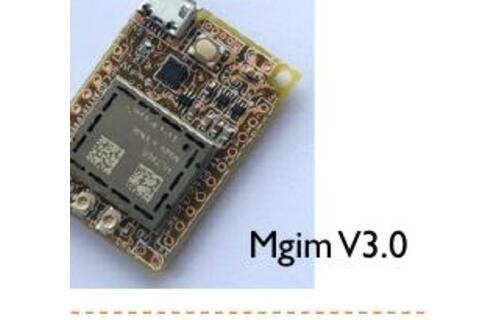

MGIM V3シリーズ
量産・実運用を意識し、LTE-M、Arduino IDE、各種センサ、位置情報、クラウド通信を一体で扱うMGIMの発展世代です。測定周期と送信回数の最適化、低温環境、起動理由の記録、長期連続稼働など、現行製品につながる運用技術を実装してきました。新規案件では最新のMGIM V4.1を基本に、既存資産の互換性を確認します。
- 実運用向けLTE-M
- クラウド・GNSS連携
- 現行V4.1への移行対象

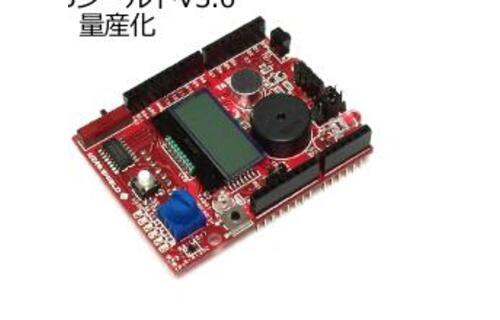

IoTABシールド
ArduinoでIoTを学び、短期間でセンサ試作を行うために、温度、明るさ、表示、LED、スイッチ等の機能を一枚へまとめた教育・開発用シールドです。通信モジュールと組み合わせ、計測からクラウド表示までを段階的に体験できます。教材として得た分かりやすい設計思想は、現在の技術支援、マニュアル、PoC開発に活かされています。
- Arduino学習・試作
- 複数センサと表示
- IoT教育資産

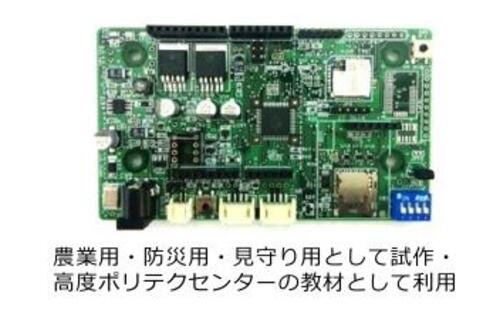

Tabraino
通信、センサ、SDカード、WDT、ローカル無線など、IoT試作で頻繁に必要になる機能を統合した開発基盤です。単機能の評価から遠隔監視の実証へ進みやすくし、データ取得、保存、送信、異常復帰を一連のシステムとして検討できました。現在はMGIM V4.1、ESP32、SIMCom等を用途に合わせて組み合わせ、同じ目的をより柔軟に実現します。
- 統合IoT試作基盤
- 保存・通信・停止防止
- 現行部品で再構成可能

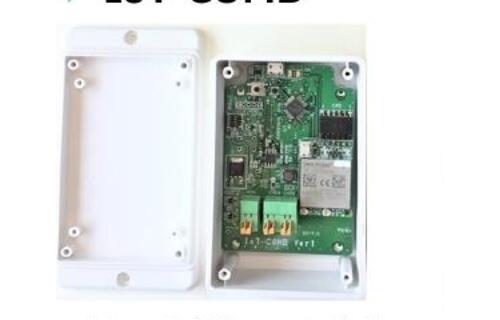

3GIM／4GIM互換ベースボード
従来の6ピン接続やコマンド資産を活かしながら、新しい通信モジュールへ移行するための接続・評価用基板です。既存装置側の電源、UART、制御ピンを整理し、全面改修せず段階的に通信世代を更新する目的で利用します。MGIM V4.1でも対応ソフトウェアとベースボードを組み合わせ、旧3GIM・4GIMからの移行を支援します。
- 旧製品の接続資産を活用
- UART・電源変換
- MGIM V4.1移行支援
